英国电源线标准

新闻中心 英国电源线标准

UK 电源线,插头,插座,软线标准


BS 1363“13 A 插头、插座、适配器和连接单元是英国使用的主要插头和插座类型。根据IEC的说法,它还在全球50多个国家使用,其中许多国家都有基于BS 1363的国家标准,包括:爱尔兰,马来西亚,新加坡和沙特阿拉伯。


内容

1 . 插头指南
2 . 13A 保险丝插头
3 . 电源线
4 . 延长线转换插头
5 . 线盘
6 . 软线
7 . 认证
8 . 参考


插头指南


蓝月亮精选料免费大全

可拆卸式 带保险丝 英国插头

在英国,房屋中的电源插座通过环形电路连接,环形电路由 32 A 断路器保护。这种类型的接线在英国以外很少使用,需要使用熔断插头。小家电,如手机充电器,通常在插头内有一个 3 A 保险丝;重型电器,如咖啡机,有一个带有 13 安培保险丝的插头。世界上几乎所有其他地方都使用径向电路。在该系统中,每个墙上插座或插座组在主配电器上都有一个断路器,因此无需熔断插头。因此,如果您将一些外国电器带到英国,您可以使用适配器,但从技术上讲,它必须包含正确的电流安培保险丝。大多数会有一个 13 安培的,例如对于计算机来说太大了。


G 型插头和插座于 1946 年开始出现,该标准于 1947 年首次发布。到 1950 年代末,它取代了英国新安装的早期 D 型插座和插头 (BS 546),到 1960 年代末,大多数早期安装已重新接线为新标准。G型墙上插座几乎总是包括开关,以提高安全性。英国插头无疑是世界上最安全的插头之一,但也是最笨重的。这就是为什么人们经常取笑他们说英国插头大多比它们所连接的电器都大。


13 A 保险丝插头


这个 13 安培插头有三个矩形插脚,形成一个等腰三角形。中心接地插脚为 4 x 8 毫米,长 22.7 毫米。零线和火线所接的插针长为 4 x 6.35 mm,外露长 17.7 mm,中心间距为 22.2 mm。接地插脚与另外两个插脚之间的中心到中心距离为 22.2 mm。9 mm 长的半包塑绝缘可防止在插头部分插入时意外接触裸连接器。英国标准 BS 1363 要求使用三芯接地和熔断插头进行所有电源连接。


两线 II 类电器不接地,通常有一个塑料接地插脚,仅用于打开插座的保护门。C型插头上缺少这样的接地插脚使得无法将其连接到G型插座,尽管实际上可以通过将塑胶接地插脚(干燥,非金属!)物体插入电源插座的中心孔来强制将其插入插座,从而打开另外两个孔。只是为了非常清楚,这不是一条建议;这只是一个观察!


电源线


具有ASTA/BSI 认证的英国电源线按照BS 1363和IEC标准制造,专为英国电源线应用而设计。我们正在生产数以千根标准配置的BS1363(A)英国电源线,也可以生产任何定制款式.我们的英国电源线是完全高质量和RoHS(REACH)标准.我们是中国领先的英国电源线制造商和供应商,提供最便宜的价格英国BSI批准的电源线。BS1363 电源插头要求使用过流保险丝。


IEC 320 C5,C7,C13,C14,C15,C19连接器通常用英式插头注塑而成,在英国,由普通墙壁入口提供的电力称为主电源系统,因此英国电源线通常被称为英标电源线,英规电源线,英式电源线,BS电源线。

蓝月亮精选料免费大全
蓝月亮精选料免费大全
蓝月亮精选料免费大全
蓝月亮精选料免费大全
英国 BS 注塑式插头电源线 LA101A 英国 BS 可拆卸式插头 电源线 LA120A 英国 BS 无接地电源线 XH032B 英国 BS 电源线插座 XH033A
蓝月亮精选料免费大全
英国 BS 带指示灯 延长线插座LA103A

IEC 60320 连接器


IEC 60320 电源线有正常和高温型号,以及各种额定电流。连接器的形状略有不同,以确保无法替代温度或额定电流较低的电源线,但可以使用高额定电线。电源线还具有不同类型的外护套,以适应环境变量,例如湿度、温度、油、阳光、柔韧性和严重磨损。例如,加热设备使用的电源线可使用不同的材料目的是为了承受与加热设备接触的本身的受热要求。

蓝月亮精选料免费大全
蓝月亮精选料免费大全
蓝月亮精选料免费大全
蓝月亮精选料免费大全

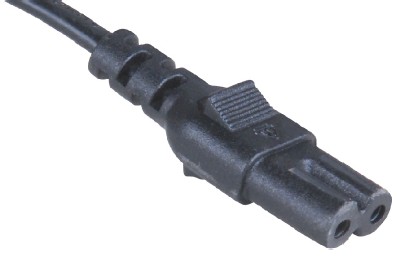

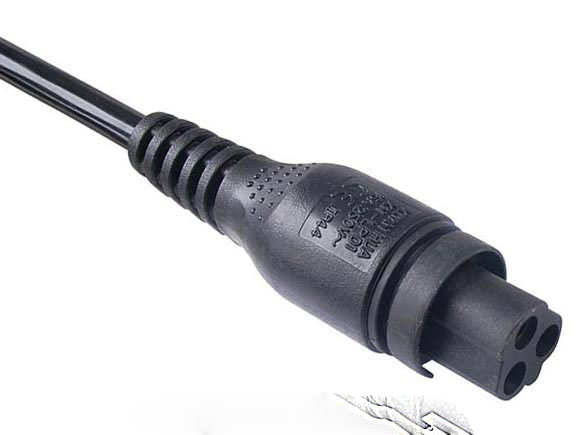

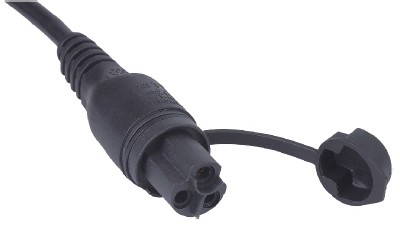

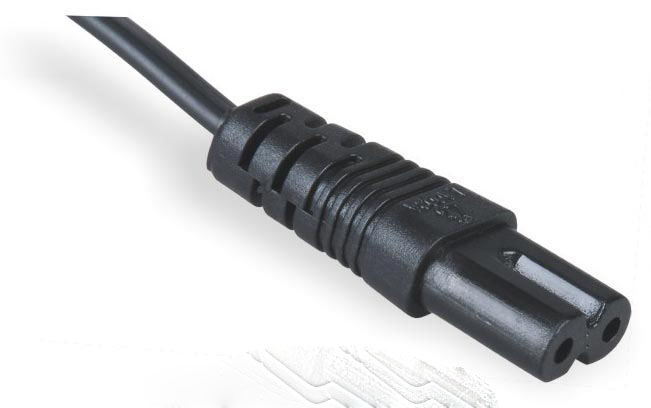

IEC 60320 C5 电源插座 IEC 60320 C5 电源线 IEC 60320 C5 电源线带保护盖 IEC 60320 C7 电源线
蓝月亮精选料免费大全 蓝月亮精选料免费大全
蓝月亮精选料免费大全
蓝月亮精选料免费大全

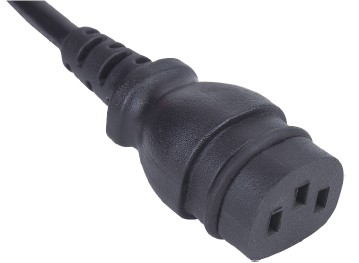

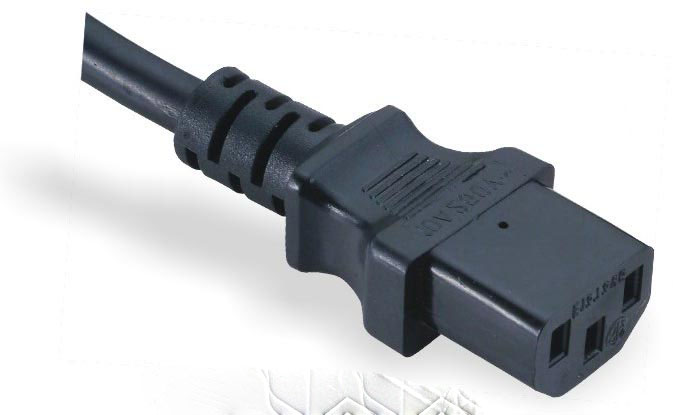

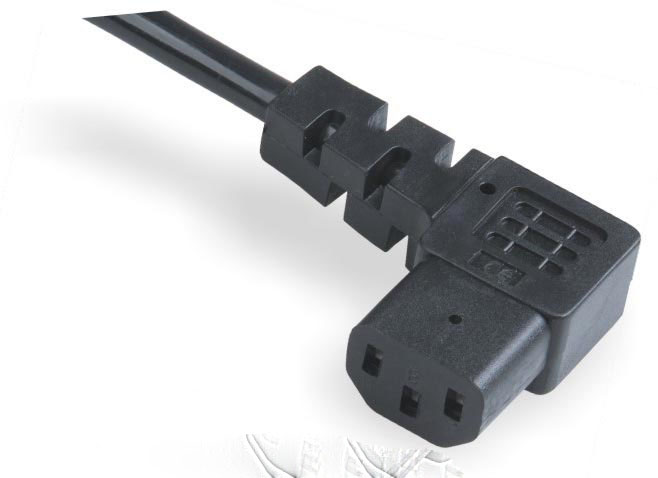

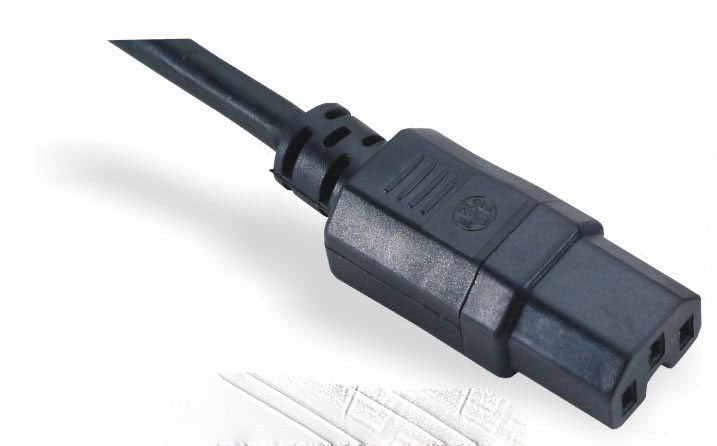

IEC 60320 C7 电源插座 IEC 60320 C13 电源线 IEC 60320 C13 右弯电源线 IEC 60320 C13 定制电源线
蓝月亮精选料免费大全
蓝月亮精选料免费大全
蓝月亮精选料免费大全
蓝月亮精选料免费大全

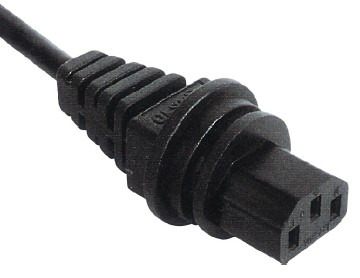

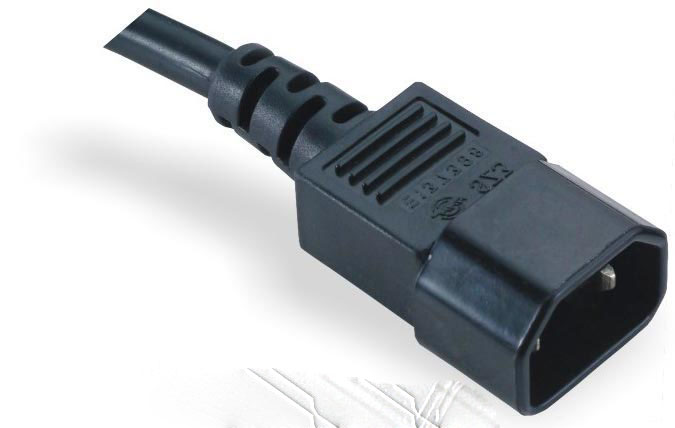

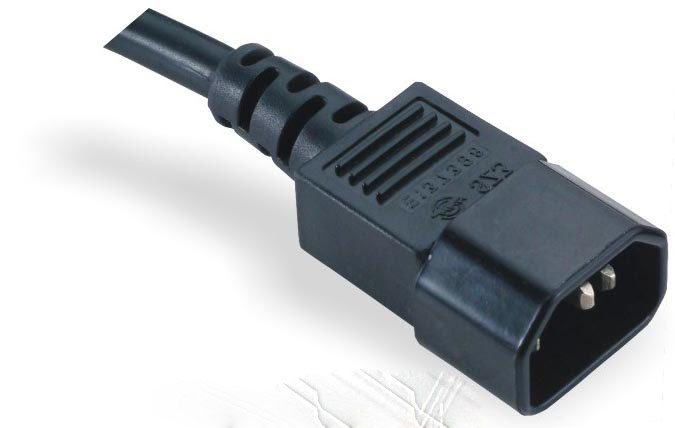

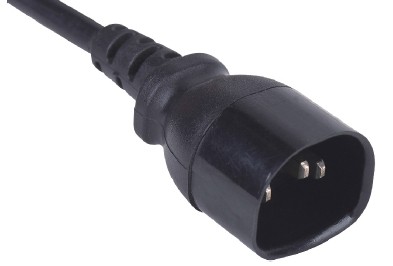

IEC 60320 C13 防水电源线 IEC 60320 C14 电源插头 IEC 60320 C14 防水电源插头 IEC 60320 C14 定制电源插头
蓝月亮精选料免费大全
蓝月亮精选料免费大全
蓝月亮精选料免费大全
蓝月亮精选料免费大全

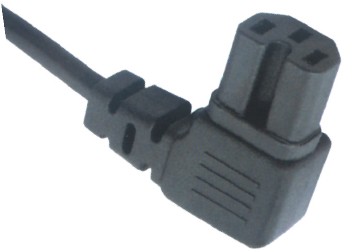

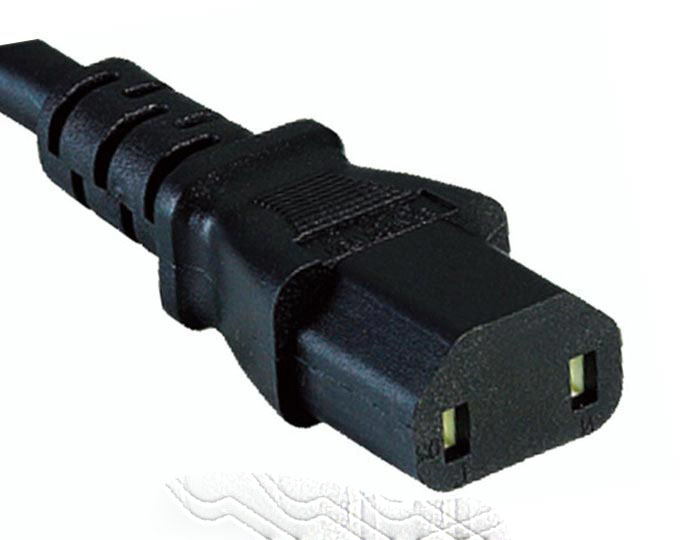

IEC 60320 C14 右弯电源线 IEC 60320 C15 电源线 IEC 60320 C15 右弯电源线 IEC 60320 C17 电源连接器
蓝月亮精选料免费大全
蓝月亮精选料免费大全
蓝月亮精选料免费大全
蓝月亮精选料免费大全

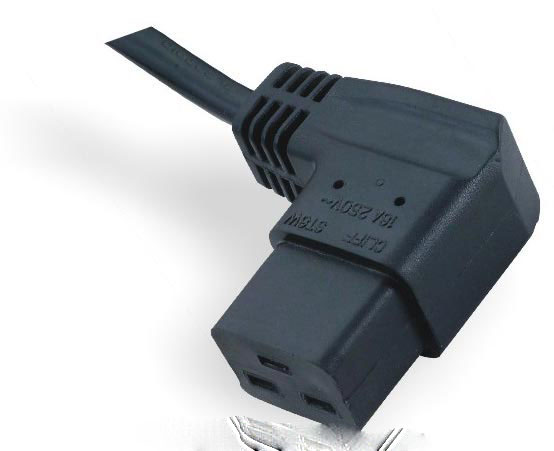

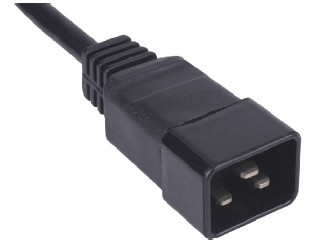

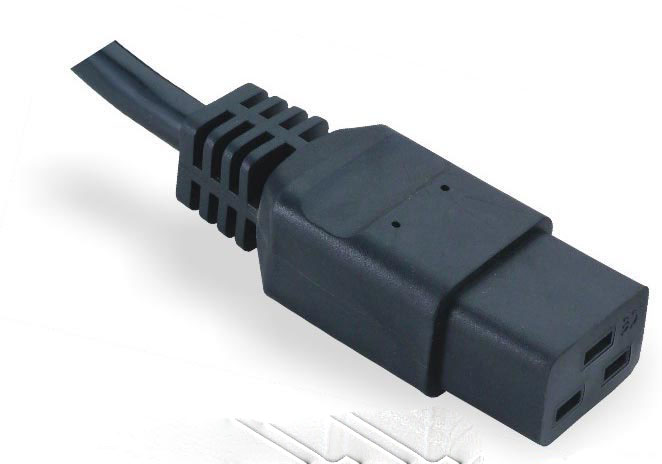

IEC 60320 C18 电源插头 IEC 60320 C19 电源连接器 IEC 60320 C19 右弯电源线 IEC 60320 C20 电源线


延长线转换器


英国插头/插座注塑与IEC 60309工业插座或插头延长线适配器。

蓝月亮精选料免费大全
蓝月亮精选料免费大全
蓝月亮精选料免费大全
蓝月亮精选料免费大全
IEC 60309 延长线工业插座 转 英国插头 IEC 60309 延长线工业插头 转 英国插座 IEC 60309 延长线工业插头 转 英国两插位插座 英国延长线 拖线板

线盘


具有ASTA / CE认证的英国线盘产品按照BS 1363标准制造,专为英国线盘应用而设计。我们正在生产数以千个标准配置的BS1363(A)英国线盘,也可以生产任何定制款式.我们的英国线盘是完全的高质量电线,符合RoHS和REACH标准。所有BS1363插头都配有过流保护保险丝,并通过了使用BS 1363插头的任何国家的认证.我们是中国领先的英国线盘制造商和供应商,提供最便宜的价格英国BSI批准的线盘,延长卷盘,线卷盘产品质量好,在英国,由普通墙壁入口提供的电力称为主电源系统,因此英国线盘通常被称为英国电源线线盘,英标线盘和英式线盘。

蓝月亮精选料免费大全
蓝月亮精选料免费大全
蓝月亮精选料免费大全
蓝月亮精选料免费大全
英国手提式线盘 LRE310A 英国手提式线盘 LRE320A 英国手提式线盘LRE325B 英国手提式线盘 LRE350B

软线


PVC 绝缘软线

电线类型 中间导体数量及截面 mm2
H03VVH2-F ( 扁) 2 x 0.5-0.75
H03VV-F 2-4 x 0.5-0.75
H05VVH2-F (扁) 2x 0.75-1.0
H05VV-F A05VV-F 2-5 x 0.75,1.25-4.0

90° PVC 绝缘耐热软线

电线类型 中间导体数量及截面 mm2
H03V2V2H2-F ( 扁) 2 x 0.5-0.75
H03V2V2-F 2-4 x 0.5-0.75
H05V2V2H2-F ( 扁) 2 x 0.75-1.0
H05V2V2-F 2-5 x 0.75-4.0

低烟无卤化合物材料的绝缘与外护套

电线类型 中间导体数量及材料 mm2
H03Z1Z1 H2-F ( 扁) 2 x 0.5-0.75
H03Z1Z1-F 2-3 x 0.5-0.75
H05Z1Z 1H 2-F ( 扁) 2 x 0.75-1.0
H05Z1Z1-F 2-3 x 0.75-1.5

橡胶软线

电线类型 中间导体数量及截面 mm2
H05RN-F 2-3 x 0.75-1.0
H05RR-F 2-5 x 0.75-4.0
H07RN-F 2-5 x 1.0-4.0

防水聚丙烯材料或弹性体材料护套线

电线类型 中间导体数量及截面 mm2
H07RN8-F 2-5 x 1.0-4.0

单导体无护套绝缘线

电线类型 导体数量及截面 mm2
H03VH7-H 1 x 0.5-0.75

单导体无护套耐温90℃绝缘线

电线类型 导体数量及截面 mm2
H05V2-K 1 x 0.5-1.0

光伏系统电线

电线类型 导体数量及截面 mm2
PV1-F 0.6/1KV 1.5mm2 2.5mm2 4.0mm2 6.0mm2 25mm2 35mm2


认证

英国 BS 1363

蓝月亮精选料免费大全


参考

1 . 目录英国电源线延长插座(PDF)2012
2 . 英国电源线延长线图片
3 . 目录 英国和其他国家
